KHỚP NỐI TRỤC KTR ROTEX

• Khớp nối có thể thay đổi khi bế tắc • Khớp nối hàm linh hoạt xoắn ROTEX SD là khớp nối đàn hồi có thể dịch chuyển khi dừng (khớp nối có thể dịch chuyển). • Loại khớp nối ROTEX có thể thay đổi SD cho phép dễ dàng ngắt kết nối và kết nối phía dẫn động và phía dẫn động với thời gian ngừng hoạt động của nhà máy.

• Khớp hàm với trống phanh • Khớp nối hàm xoắn linh hoạt ROTEX BTAN là khớp nối đàn hồi kết hợp với trống phanh. BTAN loại ROTEX được sử dụng như một phanh giữ, nhưng cũng là một phanh dịch vụ. • Khớp hàm ROTEX với phanh tang trống (phanh tang trống) để lắp vào phanh tang trống bên ngoài với đôi guốc. Trống phanh được bố trí ở phía bị dẫn động. Đối với các kết hợp có trống phanh, vui lòng lưu ý tốc độ chu vi cao có thể dẫn đến - KTR khuyến nghị cân bằng động với các ổ đĩa tốc độ cao từ 30 m/s.

• Khớp nối hàm xoắn linh hoạt ROTEX SBAN là khớp nối đàn hồi kết hợp với đĩa phanh. SBAN loại ROTEX được sử dụng như một phanh giữ, nhưng cũng như một phanh dịch vụ. • Khớp hàm ROTEX với đĩa phanh cho đĩa kẹp phanh. Thông thường, đĩa phanh được bố trí ở phía bị dẫn động có mômen quán tính khối lượng lớn nhất. Đối với các kết hợp với đĩa phanh, vui lòng lưu ý tốc độ chu vi cao có thể dẫn đến - KTR khuyến nghị cân bằng động với các ổ đĩa tốc độ cao từ 30 m/s.

• Khớp nối hàm để nối các khoảng cách trục lớn • Khớp nối hàm xoắn linh hoạt ROTEX ZR là khớp nối nửa vỏ (khớp nối với trục chia) với trục trung gian để nối các khoảng cách trục lớn. • Các khớp nối có trung tâm phân chia còn được gọi là khớp nối thiết kế trung tâm thả ra, khớp nối nửa vỏ, khớp nối kẹp hoặc khớp nối đàn hồi với trung tâm kẹp phân chia.

• Khớp hàm với kết nối mặt bích ở cả hai bên - vặn vít của bên dẫn động và bên được dẫn động • Khớp nối hàm linh hoạt xoắn ROTEX DFN là khớp nối đàn hồi với kết nối mặt bích ở cả hai phía (khớp nối mặt bích) để vặn vít của máy truyền động và máy dẫn động. • Khớp nối linh hoạt xoắn này đặc biệt thích hợp cho các ứng dụng trong kỹ thuật nặng.

• Khớp hàm với kết nối mặt bích ở cả hai bên • Khớp nối hàm linh hoạt xoắn ROTEX DF là khớp nối đàn hồi với kết nối mặt bích ở cả hai bên (khớp nối mặt bích) và đặc biệt thích hợp cho các ứng dụng trong kỹ thuật nặng.

• Khớp hàm dạng mặt bích đôi • Khớp nối hàm linh hoạt xoắn ROTEX CFN là khớp nối đàn hồi với kết nối mặt bích ở một bên (khớp nối mặt bích) và đặc biệt thích hợp cho các ứng dụng trong kỹ thuật nặng. • Loại CFN của khớp nối đàn hồi ROTEX được đặc trưng bởi thiết kế mặt bích đôi cho phép lắp ráp và tháo rời khớp nối trục hoặc chất đàn hồi mà không làm dịch chuyển ổ đĩa hoặc mặt dẫn động.

• Khớp nối ROTEX CF là một khớp nối đàn hồi với một kết nối mặt bích ở một bên ( mặt bích khớp nối ) và đặc biệt thích hợp. • Loại CF của khớp nối đàn hồi ROTEX được đặc trưng bởi chiều dài lắp ngắn của kết nối mặt bích ở một bên.

• Thiết kế hai lớp của khớp nối ROTEX này là lý tưởng phù hợp để bù đắp dịch chuyển hướng tâm lớn hơn. Ngoài ra, khớp nối đàn hồi kép cardanic này có đặc tính giảm chấn tốt do sự sắp xếp kép của vòng đệm T-PUR.

• Khớp nối trục ZS-DKM-H là một khớp nối elastome đúp trục cát đăng với hub chia (nửa khớp nối vỏ). • Loại này còn được gọi là khớp nối thiết kế trung tâm thả ra, khớp nối nửa vỏ, khớp nối kẹp, khớp nối với hub chia hoặc khớp nối đàn hồi với hub kẹp chia.

• Khớp hàm với đĩa phanh - có thể lắp / tháo lắp xuyên tâm Khớp nối hàm xoắn đặc biệt linh hoạt ROTEX AFN-SB là khớp nối đàn hồi với đĩa phanh (khớp nối đĩa phanh) • Đĩa phanh và vòng đệm của khớp nối đàn hồi có thể được thay thế khi lắp vào mà không làm dịch chuyển ổ đĩa và mặt dẫn động.

• Khớp nối hàm kép, không phát tia lửa điện ROTEX ® SP ZS-DKM-C là khớp nối đàn hồi đặc biệt dành cho môi trường có nguy cơ cháy nổ (khớp nối ATEX). Loại khớp nối ROTEX kép, an toàn cho sự cố SP ZS-DKM-C có thể được sử dụng mà không cần bảo trì trong môi trường dễ cháy nổ. • Đã được đánh giá và phê duyệt đối với môi trường dễ cháy nổ. theo chỉ thị của EU 2014/34 / EU

• Khớp nối hàm xoắn, mềm dẻo, không phát tia lửa điện ROTEX GN và EN là các khớp nối đàn hồi đặc biệt cho môi trường dễ cháy nổ (khớp nối ATEX). • Các khớp nối ROTEX không an toàn loại SP GN và EN có thể được sử dụng mà không cần bảo trì trong môi trường dễ cháy nổ.

• ROTEX SH là một khớp nối đàn hồi với chia hub / hub SPLIT (nửa khớp nối vỏ) dễ dàng để phục vụ và được đặc trưng bởi dễ dàng lắp ráp và tháo gỡ. • Thiết kế này còn được gọi là khớp nối thiết kế trung tâm, khớp nối nửa vỏ, khớp nối kẹp, khớp nối với trung tâm tách hoặc khớp nối đàn hồi với trung tâm kẹp phân chia.

• Khớp nối hàm linh hoạt dạng xoắn ROTEX AH là khớp nối đàn hồi với các trục chia (khớp nối nửa vỏ). Thiết kế này còn được gọi là khớp nối thiết kế trung tâm thả ra, khớp nối nửa vỏ, khớp nối kẹp, khớp nối với trung tâm tách hoặc khớp nối đàn hồi với trung tâm kẹp tách. • Các trung tâm của loại khớp nối đàn hồi ROTEX AH được tách ra. Có thể dễ dàng tháo / lắp xuyên tâm của khớp nối nửa vỏ bằng cách chỉ siết chặt và tháo bốn vít.

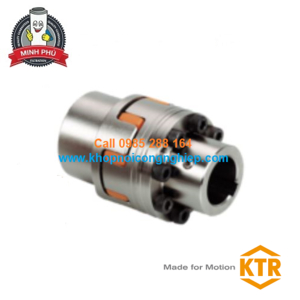

• ROTEX BFN là khớp nối đàn hồi mềm xoắn dạng xoắn (khớp nối mặt bích) và đặc biệt thích hợp cho các ứng dụng trong kỹ thuật nặng . • Thiết kế BFN của khớp nối chất đàn hồi ROTEX được đặc trưng bởi kiểu mặt bích cho phép lắp ráp và tháo rời khớp nối trục hoặc chất đàn hồi mà không làm dịch chuyển ổ đĩa hoặc mặt dẫn động. • Trung tâm mặt bích 4N của khớp nối hàm xoắn là loại mặt bích ROTEX BFN được làm bằng thép và mặt bích dẫn động 3Na được làm bằng GJS.

• ROTEX AFN là một khớp nối đàn hồi linh hoạt xoắn như một loại mặt bích đôi và đặc biệt thích hợp cho các ứng dụng trong kỹ thuật nặng . • AFN thiết kế của khớp nối đàn hồi ROTEX được đặc trưng bởi kiểu mặt bích đôi cho phép lắp ráp xuyên tâm và tháo rời khớp nối trục hoặc chất đàn hồi mà không làm dịch chuyển ổ đĩa hoặc mặt dẫn động. •Trung tâm mặt bích 4N của khớp nối hàm linh hoạt xoắn là loại mặt bích ROTEX AFN được làm bằng thép và mặt bích dẫn động 3Na được làm bằng GJS

• Là các khớp nối đàn hồi linh hoạt xoắn với các trung tâm kẹp và đặc biệt thích hợp cho các ứng dụng có hoạt động đảo chiều. • Các khớp nối kẹp KTR ROTEX CLAMPING HUBS bắt chặt trục của trung tâm, được thực hiện thông qua các vít nắp. Dễ dàng lắp ráp và tháo rời các trung tâm của khớp nối kẹp này.

• Các trung tâm vòng kẹp ROTEX là các khớp nối đàn hồi linh hoạt xoắn với hệ thống kẹp tích hợp cho các kết nối trục-trung tâm có ma sát. • Nhờ hệ thống kẹp tích hợp, các trung tâm vòng kẹp ROTEX có thể truyền mômen ma sát cao. Các vít kẹp bên trong cho phép lắp ráp khớp nối dễ dàng

• Khớp nối hàm linh hoạt xoắn ROTEX ® là khớp nối đàn hồi có thiết kế nhỏ gọn. • Bất chấp trọng lượng thấp và mômen quán tính của các khớp nối đàn hồi, chúng có thể truyền mômen xoắn cao. Các khớp nối trục nhỏ gọn được đặc trưng bởi tuổi thọ dài và các đặc tính hoạt động âm thanh được tạo ra bởi quá trình gia công toàn bộ.

• Khớp nối trục ROTEX bao gồm hai trục (nhôm hoặc thép) và vòng đệm được làm bằng T-PUR ® (chất đàn hồi) . Các mức độ cứng khác nhau của T-PUR-spider, cho phép điều chỉnh mức độ giảm chấn và độ cứng xoắn của khớp nối đàn hồi. • Các khớp nối ROTEX yêu cầu ít không gian lắp đặt và do đó cho phép lắp ráp / tháo rời dễ dàng. Nhiều loại cung cấp sự linh hoạt tối đa và đáp ứng các yêu cầu lắp đặt khác nhau thông qua các loại trung tâm khác nhau.
