KHỚP NỐI TRỤC KTR ROTEX ZR

(1 đánh giá)

KTR ROTEX ZR

KTR-GERMANY

Theo tiêu chuẩn nhà sản xuất

• Khớp nối hàm để nối các khoảng cách trục lớn • Khớp nối hàm xoắn linh hoạt ROTEX ZR là khớp nối nửa vỏ (khớp nối với trục chia) với trục trung gian để nối các khoảng cách trục lớn. • Các khớp nối có trung tâm phân chia còn được gọi là khớp nối thiết kế trung tâm thả ra, khớp nối nửa vỏ, khớp nối kẹp hoặc khớp nối đàn hồi với trung tâm kẹp phân chia.

0985.288.164

HOTLINE TƯ VẤN : 0985.288.164

• Khớp nối trục trung gian ROTEX ZR cho phép nối các khoảng cách trục lớn. Các trung tâm kẹp nửa vỏ của nó cho phép lắp ráp / tháo rời xuyên tâm (khớp nối thiết kế trung tâm thả ra). Do sự sắp xếp hai lớp của nó, khớp nối trục trung gian có thể bù đắp các dịch chuyển lớn.

• Khớp nối hàm linh hoạt xoắn ROTEX ® là khớp nối đàn hồi có thiết kế nhỏ gọn.

Bất chấp trọng lượng thấp và mômen quán tính của các khớp nối đàn hồi, chúng có thể truyền mômen xoắn cao. Các khớp nối trục nhỏ gọn được đặc trưng bởi tuổi thọ dài và các đặc tính hoạt động âm thanh được tạo ra bởi quá trình gia công toàn bộ.

• Nhờ có chất đàn hồi (nhện đàn hồi) giữa các trung tâm khớp nối của khớp nối hàm mà các dao động xoắn tương ứng trong bộ truyền động được giảm bớt. Vật liệu nhện chịu nhiệt độ cao T-PUR ® (chất đàn hồi) có nhiều mức độ cứng khác nhau. Các khớp nối ROTEX linh hoạt dạng xoắn được sử dụng trong hầu hết các loại máy móc nói chung và kỹ thuật nhà máy.

Các lĩnh vực ứng dụng của khớp nối nửa vỏ linh hoạt xoắn ROTEX ZR với trục trung gian:
• Khớp nối trục trung gian với các trung tâm kẹp nửa vỏ này được sử dụng ở bất cứ nơi nào có khoảng cách trục lớn phải được bắc cầu, e. g. trên thang máy kéo và hệ thống băng tải trong dải mô-men xoắn thấp hơn.

Tính chất của khớp nối hàm linh hoạt dạng xoắn:
• Khớp nối trục ROTEX bao gồm hai trục (nhôm hoặc thép) và một vòng đệm được làm bằng T-PUR. Các mức độ cứng khác nhau của T-PUR-spider cho phép điều chỉnh mức độ giảm chấn và độ cứng xoắn của khớp nối đàn hồi.
• Các khớp nối ROTEX yêu cầu ít không gian lắp đặt và do đó cho phép lắp ráp / tháo rời dễ dàng. Nhiều loại cung cấp sự linh hoạt tối đa và đáp ứng các yêu cầu lắp đặt khác nhau thông qua các loại trung tâm khác nhau.

Chức năng của khớp nối hàm linh hoạt xoắn:
• Khớp nối hàm đảm bảo truyền lực giảm rung xoắn và hấp thụ các chấn động do máy móc hoạt động không đều.
• Trái ngược với khớp nối mềm, các phần tử kết nối của chúng chịu uốn và do đó bị mòn sớm hơn, răng dẻo của khớp nối ROTEX ® (chất đàn hồi) chỉ chịu ứng suất nén. Do đó, lợi ích của khớp nối đàn hồi là chống lại tải trọng cao hơn đáng kể.
• Các chất đàn hồi trở nên biến dạng khi tải và tốc độ cao. Phải cung cấp đủ không gian mở rộng.
• Tất cả các kích cỡ của khớp nối đàn hồi ROTEX ® đều có góc xoắn tối đa là 5 °. Chúng có thể được gắn theo cả chiều ngang và chiều dọc.

Vòng đệm:
• Vòng đệm T-PUR ® (chất đàn hồi) của chúng tôi chịu được nhiệt độ cao hơn và có tuổi thọ dài hơn đáng kể so với các loại polyuretan thông thường. Từ góc nhìn trực quan, chúng tôi đánh dấu vật liệu T-Pur bằng các màu cam (92 Shore A), tím (98 Shore A) và xanh lục nhạt (64 Shore D).
• Vòng đệm polyurethane trước đây với các màu vàng, đỏ và trắng tự nhiên với màu xanh lá cây vẫn tiếp tục được cung cấp theo yêu cầu.

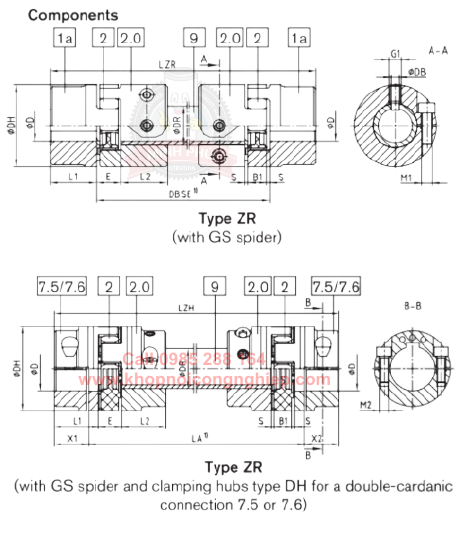

Thông số Size khớp nối trục KTR ROTEX ZR:

ROTEX®  type ZR (No. 037)

Size

Finish bore Ød

Dimensions [mm]

Intermediate pipe Torsional stiffness/m

Clamping screw Component 2.0

Clamping screw
Component
7.5/7.6

min. LR1

min. LR2

Compo-
nent
1a

Compo-
nent
7.5/7.6

DH

l1; l2

x1; x2

E

s

b

RA

C2)
[Nm²/rad]

M1

TA [Nm]

M2

TA [Nm]

19

25

20

40

25

17.5

16

2.0

12

Ø20x3

954.9

M6

14

M6

10

110

97

24

35

28

55

30

22.5

18

2.0

14

Ø30x4

4522

M6

14

M6

14

128

111

28

40

38

65

35

25.5

20

2.5

15

Ø35x4

7611

M8

35

M8

35

145

129

38

48

45

80

45

35.5

24

3.0

18

Ø40x4

11870

M8

25

M8

35

180

157

42

55

55

95

50

39.0

26

3.0

20

Ø45x4

17487

M10

49

M10

69

198

174

48

62

60

105

56

45.0

28

3.5

21

Ø50x4

24648

M12

86

M12

120

217

190

55

74

70

120

65

50.0

30

4.0

22

Ø55x4

33544

M12

120

M12

120

242

220

65

80

80

135

75

60.0

35

4.5

26

Ø65x5

68329

M12

120

M12

120

281

250

75

95

90

160

85

67.5

40

4.0

30

Ø75x5

108000

M16

295

M16

295

318

285




CATALOGUE KHỚP NỐI KTR ROTEX ZR
