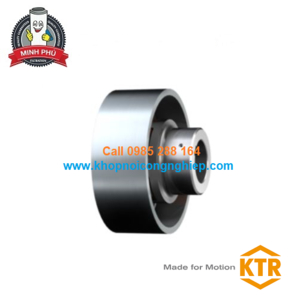

KHỚP NỐI TRỤC KTR ROTEX BTAN

(1 đánh giá)

KTR ROTEX BTAN

KTR-GERMANY

Theo tiêu chuẩn nhà sản xuất

• Khớp hàm với trống phanh • Khớp nối hàm xoắn linh hoạt ROTEX BTAN là khớp nối đàn hồi kết hợp với trống phanh. BTAN loại ROTEX được sử dụng như một phanh giữ, nhưng cũng là một phanh dịch vụ. • Khớp hàm ROTEX với phanh tang trống (phanh tang trống) để lắp vào phanh tang trống bên ngoài với đôi guốc. Trống phanh được bố trí ở phía bị dẫn động. Đối với các kết hợp có trống phanh, vui lòng lưu ý tốc độ chu vi cao có thể dẫn đến - KTR khuyến nghị cân bằng động với các ổ đĩa tốc độ cao từ 30 m/s.

0985.288.164

HOTLINE TƯ VẤN : 0985.288.164

• Khớp nối hàm linh hoạt xoắn ROTEX ® là khớp nối đàn hồi có thiết kế nhỏ gọn.

Bất chấp trọng lượng thấp và mômen quán tính của các khớp nối đàn hồi, chúng có thể truyền mômen xoắn cao. Các khớp nối trục nhỏ gọn được đặc trưng bởi tuổi thọ dài và các đặc tính hoạt động âm thanh được tạo ra bởi quá trình gia công toàn bộ.

• Nhờ có chất đàn hồi (nhện đàn hồi) giữa các trung tâm khớp nối của khớp nối hàm mà các dao động xoắn tương ứng trong bộ truyền động được giảm bớt. Vật liệu nhện chịu nhiệt độ cao T-PUR ® (chất đàn hồi) có nhiều mức độ cứng khác nhau. Các khớp nối ROTEX linh hoạt dạng xoắn được sử dụng trong hầu hết các loại máy móc nói chung và kỹ thuật nhà máy.

Các lĩnh vực ứng dụng của khớp nối hàm xoắn linh hoạt ROTEX BTAN với tang trống (phanh tang trống):
• Sự kết hợp giữa khớp nối và phanh này được sử dụng ở bất cứ nơi nào yêu cầu phanh giữ hoặc phanh bảo dưỡng, ví dụ như trên băng tải, máy phát điện, bộ truyền động tuabin, quạt công nghiệp, cần trục, vận thăng, v.v.
• Các bộ truyền động liên quan đến an toàn được ưu tiên kết hợp với các trung tâm làm bằng thép / GJS, các ứng dụng có nhu cầu vừa phải có thể được kết hợp với các trung tâm GJL.


Tính chất của khớp nối hàm linh hoạt dạng xoắn:
• Khớp nối trục ROTEX bao gồm hai trục (nhôm hoặc thép) và một vòng đệm được làm bằng T-PUR. Các mức độ cứng khác nhau của T-PUR-spider cho phép điều chỉnh mức độ giảm chấn và độ cứng xoắn của khớp nối đàn hồi.
• Các khớp nối ROTEX yêu cầu ít không gian lắp đặt và do đó cho phép lắp ráp / tháo rời dễ dàng. Nhiều loại cung cấp sự linh hoạt tối đa và đáp ứng các yêu cầu lắp đặt khác nhau thông qua các loại trung tâm khác nhau.

Chức năng của khớp nối hàm linh hoạt xoắn:
• Khớp nối hàm đảm bảo truyền lực giảm rung xoắn và hấp thụ các chấn động do máy móc hoạt động không đều.
• Trái ngược với khớp nối mềm, các phần tử kết nối của chúng chịu uốn và do đó bị mòn sớm hơn, răng dẻo của khớp nối ROTEX ® (chất đàn hồi) chỉ chịu ứng suất nén. Do đó, lợi ích của khớp nối đàn hồi là chống lại tải trọng cao hơn đáng kể.
• Các chất đàn hồi trở nên biến dạng khi tải và tốc độ cao. Phải cung cấp đủ không gian mở rộng.
• Tất cả các kích cỡ của khớp nối đàn hồi ROTEX ® đều có góc xoắn tối đa là 5 °. Chúng có thể được gắn theo cả chiều ngang và chiều dọc.

Vòng đệm:
• Vòng đệm T-PUR ® (chất đàn hồi) của chúng tôi chịu được nhiệt độ cao hơn và có tuổi thọ dài hơn đáng kể so với các loại polyuretan thông thường. Từ góc nhìn trực quan, chúng tôi đánh dấu vật liệu T-Pur bằng các màu cam (92 Shore A), tím (98 Shore A) và xanh lục nhạt (64 Shore D).
• Vòng đệm polyurethane trước đây với các màu vàng, đỏ và trắng tự nhiên với màu xanh lá cây vẫn tiếp tục được cung cấp theo yêu cầu.





Thông số Size khớp nối trục KTR ROTEX BTAN:

Size

Finish bore max.d1

Dimensions [mm]

GJS

Steel

DH

D2

D4

dH

z

M

T[Nm]

l1; l2

E

L

38

34

80

50

66

38

8

M8

41

45

24

114

42

42

95

60

80

46

12

M8

41

50

26

126

48

48

105

68

90

51

12

M8

41

56

28

140

55

55

120

78

102

60

8

M10

83

65

30

160

65

65

135

92

116

68

12

M10

83

75

35

185

75

75

160

106

136

80

15

M12

120

85

40

210

90

100

200

140

172

100

15

M16

295

100

45

245

100

100

225

156

195

113

15

M16

295

110

50

270

110

110

255

176

218

127

15

M20

580

120

55

295

125

130

290

204

252

147

15

M20

580

140

60

340

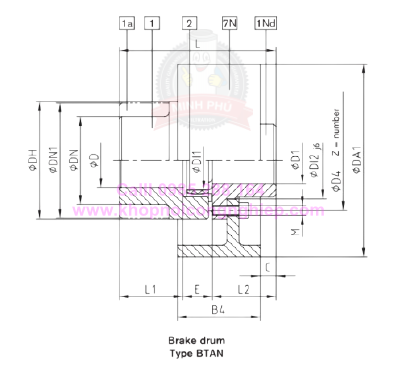

Type BTAN

Brake drum

ROTEX®  BTAN dimension „C“

Speed RPM [V]
(30 m/s)

38

42

48

55

65

75

90

100

110

125

160x60

14



















3550

200x75

9

12

17

24













2800

250x95

1

4

9

16

25

33









2240

315x118



-5

0

7

16

24

36







1800

400x150



-18

-13

-6

3

11

23

31

38



1400

500x190









-12

-4

8

16

23

39

1120

630x236











-22

-10

-2

5

21

900

710x265















-13

-6

10

800

800x300



















-4

710



CATALOGUE KHỚP NỐI KTR ROTEX BTAN
