KHÓP NỐI DISC REXNORD

• Các khớp nối Rexnord Thomas Series 54RDG là khớp nối thay thế bánh răng và lưới có đường kính giảm.

• Các khớp nối Rexnord Thomas Series 54RD được thiết kế đặc biệt để thay thế cho các khớp nối lưới và bánh răng ăn khớp chặt chẽ, và trong đó khoảng cách tổng thể giữa trục với trục là tối thiểu. • Vật liệu xây dựng giống với Series 52. Bộ đĩa bằng thép không gỉ được cung cấp theo tiêu chuẩn.

• Thomas CMR Coupling được thiết kế để chịu tải mô-men xoắn lên đến 3.124.000 lb-in và đường kính trục lên đến 16.0 inch. • Khớp nối Rexnord Thomas CMR lý tưởng cho các ứng dụng nặng, tốc độ chậm đến trung bình, nơi có mô-men xoắn khởi động cao, tải xung kích, đảo chiều mô-men xoắn hoặc mô-men xoắn luân phiên liên tục.

• Thomas AMR Coupling được thiết kế để chịu tải mô-men xoắn lên đến 3.124.000 lb-in và đường kính trục lên đến 16,0 inch. • Khớp nối Rexnord Thomas AMR lý tưởng cho các ứng dụng có tải trọng nặng, tốc độ chậm đến trung bình, nơi có mô-men xoắn khởi động cao, tải xung kích, đảo chiều mô-men xoắn hoặc mô-men xoắn luân phiên liên tục.

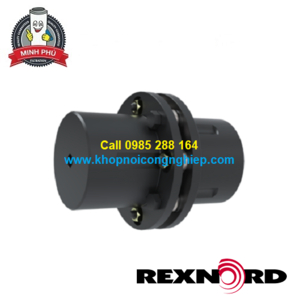

• Khớp nối Thomas XTSRS là thiết kế uốn cong đơn chỉ thích ứng với sự lệch góc. • Thường được sử dụng trong các ứng dụng ba ổ đỡ, nơi khớp nối được hỗ trợ tải xuyên tâm, chẳng hạn như máy phát ổ trục đơn. • Hai khớp nối XTSRS có thể được kết hợp với trục trung gian để hỗ trợ các ứng dụng trục nổi hoàn toàn. • Các khớp nối XTSRS có sẵn 23 kích cỡ tiêu chuẩn với công suất mô-men xoắn liên tục lên đến 2,510,000 lbs-in.

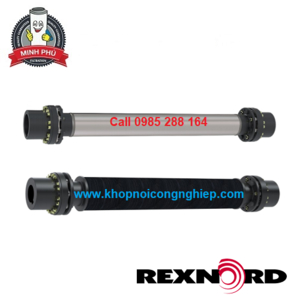

• Khớp nối Thomas XTSRLS là khớp nối trục nổi được thiết kế cho các ứng dụng có khoảng cách tương đối dài giữa các thiết bị được kết nối, theo chiều ngang hoặc chiều dọc.

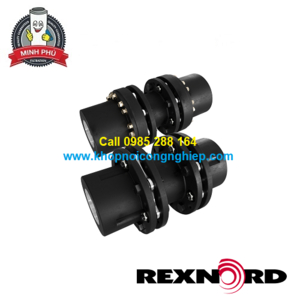

• Khớp nối Thomas XTSR52 được thiết kế để chịu tải mô-men xoắn lên đến 2,510,000 lb-in và đường kính trục lên đến 16,0 inch. • Các khớp nối XTSR52 tương thích với một, hai hoặc ba kích cỡ trung tâm lớn hơn và có 23 kích cỡ khác nhau, từ 494 đến 5258.

• Khớp nối XTSRGA bắt vít với các trung tâm khớp nối bánh răng cứng Tiêu chuẩn AGMA hiện có, cho phép thay thế đơn giản cụm trục nổi. • Khớp nối XTSRGA có sẵn 16 kích thước tiêu chuẩn với công suất mô-men xoắn liên tục lên đến 1.130.000 lbs-in.

Khớp nối đĩa đệm Rexnord Thomas XTSR71 là một thiết kế 3 mảnh hiệu suất cao cho phép đóng gói nhỏ gọn cho các điều kiện hoạt động quan trọng bao gồm các ứng dụng API. • Các khớp nối Thomas XTSR71 tuân thủ API 610, ISO 14691 và API 671 (ISO 10441) khi được chỉ định cũng như được chứng nhận ATEX II 2GD c T6.

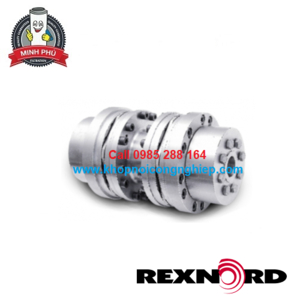

• Modulflex DISC được xây dựng dưới sự nén cho phép mô-men xoắn chuyển động qua lại ở tốc độ cao • Sản xuất chính xác cao loại bỏ rung động khớp • Bộ đĩa bằng thép không gỉ có độ bền cao, được thiết kế cho tuổi thọ tải động vô hạn ngay cả với lực tác động qua lại • Thiết kế đĩa linh hoạt mang lại tuổi thọ tải động vô hạn và cung cấp khả năng lệch góc, xuyên tâm và lệch trục • Thiết kế mô-đun để dễ dàng cài đặt

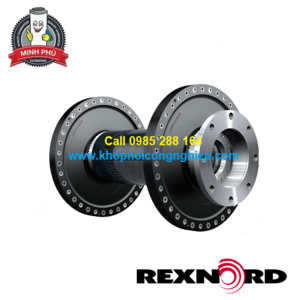

• Các khớp nối cứng và trục truyền động xoắn dòng CENTADISC-C cung cấp giải pháp tiết kiệm chi phí, bảo trì thấp để giảm rung và giảm tiếng ồn. • Vật liệu composite nhẹ đảm bảo truyền tải mô-men xoắn và tốc độ cao một cách an toàn. Được xây dựng theo mô-đun, CENTADISC-C có thể được kết hợp với các sản phẩm khớp nối xoắn CENTA bổ sung để có hiệu suất và khả năng thích ứng tối ưu.

• Các trục truyền động linh hoạt dòng CENTADISC-M có trọng lượng nhẹ, lý tưởng cho các chuyến phà và tàu thủy tốc độ cao, nhưng với thiết kế được chế tạo chính xác, các sản phẩm dòng M cung cấp giải pháp trục truyền động cho nhiều ngành và ứng dụng khác.

• Được chế tạo cho các ứng dụng từ động cơ điện đến hộp số ổ trục đơn trong hệ thống truyền động bogey ray nhẹ, khớp nối CENTADISC-T có khả năng cách điện đối với tải trọng cực lớn. Các nhịp cách điện lớn loại bỏ sự rò rỉ và dòng điện tần số cao.

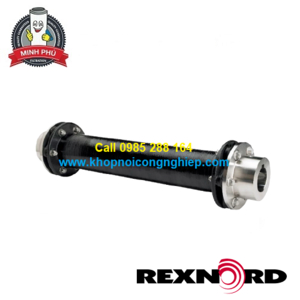

• Chiều dài miếng đệm tùy chỉnh lên đến 275 inch (7.000 mm) • Xếp hạng mô-men xoắn liên tục lên đến 36.200 lb-in (4.090 Nm) • Đường kính trục lên đến 12,75 inch và công suất lỗ khoan lên đến 5,06 inch
